¿Qué está viendo usted?
Compuerta Mural Circular DC
Esta es una compuerta mural circular, también hay compuertas murales rectangulares.
Se puede instalar en la descarga de un ducto circular apernada de frente a un extremo libre, en una aducción, normalmente en un muro o un machón de hormigón o en el atravieso circular o rectangular de un muro.

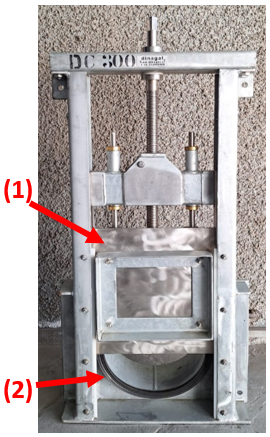

La hoja (1) comprime de frente el sello del asiento (2). El diseño de esta compuerta es único, minimizando el torque necesario para el cierre estanco de todo el perímetro del ducto para una presión máxima de 4 mca o hasta 10 mca de modo opcional. El máximo diámetro que fabricamos es 1900 mm.
Esta compuerta tiene el marco y el refuerzo de la hoja en acero carbono galvanizado, y su hoja y vástago en acero inoxidable AISI304, esta materialidad permite optimizar el costo en ambientes no corrosivos. También se fabrica totalmente de acero inoxidable AISI304 y AISI316 para condiciones de mayor corrosión.

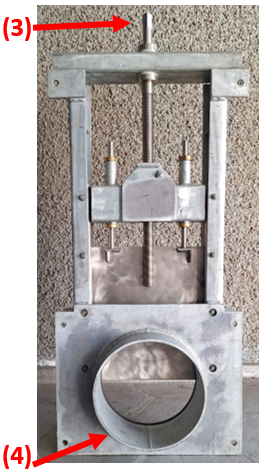

De manera estándar el marco es del tamaño mínimo para la apertura total y su accionamiento desde el piso de operación se completa con un pedestal de maniobra y una extensión telescópica del vástago que se conecta al extremo (3) del vástago no desplazable de la compuerta. También puede proveerse con el marco alargado para que el volante quede a la altura apropiada para operarla sin un pedestal.
Para obturar el respaldo de la compuerta con el muro se sugiere apernarla manteniendo una separación de 2 cm y rellenar este espacio con un grouting apropiado. El respaldo tiene un inserto (4) que se introduce en el ducto. El respaldo y el inserto pueden suministrarse como una pieza separada para adherir al muro y luego apernar a la compuerta, lo que hace que la compuerta sea totalmente removible: de fácil instalación y mantención.
Para especificar esta compuerta usted sólo debe indicarnos las dimensiones interiores del ducto y la distancia desde el eje del ducto al piso de operación y la combinación de materiales de su preferencia.
DINAGAL también puede proveer compuertas para canales abiertos y actuadores eléctricos para el accionamiento.
